Lufthebesysteme für den Motorsport – zuverlässig, sicher und extrem kompakt
Die Komponenten für Lufthebesysteme von SF Motorsporttechnik zeichnen sich durch hohe Zuverlässigkeit und Bediensicherheit aus.
Gleichzeitig sind sie außergewöhnlich kompakt und leichtgewichtig – ideal für den Einsatz im professionellen Motorsport.
Neben dem Design und der exzellenten handwerklichen Ausführung tragen moderne Bearbeitungsverfahren dazu bei, dass besonders belastete Bereiche eine reibwertvermindernde und verschleißfeste Oberfläche erhalten.
Dadurch können Kolbenstangen an Lufthebern ohne zusätzliche Schmierung betrieben werden, was Fehlfunktionen oder Ausfälle durch aufgesammelte Verunreinigungen deutlich verringert.
Komplette Lufthebesysteme & Sonderanfertigungen
Neben den hier vorgestellten Komponenten konzipieren und erstellen wir auch komplette Lufthebesysteme inklusive der luftführenden Leitungen im Fahrzeug.
Ebenso realisieren wir Sonderanfertigungen wie Befestigungselemente, Adapter oder kundenindividuelle Integrationslösungen – abgestimmt auf Bauraum,
Hubkraft und Serviceabläufe im Rennbetrieb.
Flaschenwagen & Zubehör
Auf Bestellung fertigen wir einen hochwertigen und handhabungssicheren Flaschenwagen mit speziellem Sicherheitsdruckminderer und Schlauchzubehör.
Bitte fragen Sie bei Interesse direkt an – wir konfigurieren das System passend zu Ihrer Serie und Ihren Anforderungen.
Luftheber – leicht, belastbar und motorsporttauglich
Unsere Luftheber sind für schnelle Boxenstopps und sichere Servicearbeiten ausgelegt. Sie kombinieren eine kompakte Bauweise mit hoher Funktionssicherheit
und sind für einen Betriebsdruck bis 40 bar konzipiert. Eine Edelstahlfeder, Hochleistungs-Führungsbuchsen sowie ein integrierter Stoßdämpfer aus PU im unteren
Kolbenstangenende sorgen für langlebige und stabile Funktion – auch unter hoher Belastung.
Eigenschaften der Luftheber
- Leichte, sehr zuverlässige Luftheber
- Betriebsdruck bis 40 bar
- Mit Feder aus Edelstahl, Hochleistungs-Führungsbuchsen und integriertem PU-Stoßdämpfer
- Außendurchmesser 67,5 mm, 62 mm, 58 mm und 52 mm auf Anfrage verfügbar
- Favorisierte Ausführung: Außengewinde M52x1,5 (beste Bauraum- und Gewichtsvorteile, hohe Hubkraft)
- Hublängen bis 250 mm als Standard realisierbar
- Auch mit neuen, membranlosen Schnellentlüftern erhältlich
Modellübersicht Luftheber
Luftheber
Anmerkung: Die Tabelle zeigt nur eine kleine Auswahl der möglichen Varianten. Bitte fragen Sie nach weiteren Details.
Luftlanzen & Empfängernippel – schnelle Verbindung, sichere Bedienung
Für Lufthebesysteme bieten wir verschiedene Kupplungssysteme (Luftlanzen und passende Empfängernippel), die auf schnelle Bedienung,
zuverlässige Funktion und minimale Ankuppelkraft ausgelegt sind. Je nach System stehen Varianten mit manueller Belüftungsfunktion,
ohne Ventilmechanismus oder mit elektrischer Abkuppel-Funktion zur Verfügung.

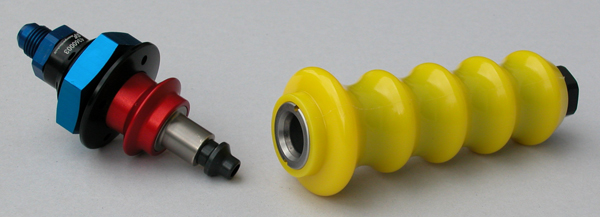

Luftlanze Easy-Speed & zugehörige Empfängernippel
Das Kupplungssystem „Easy-Speed“ ist kompakt, sehr handlich und zeichnet sich durch eine sehr niedrige Ankuppelkraft aus,
die unabhängig vom anliegenden Systemdruck ist.
- Handgriff aus beständigem PUR, auf Wunsch in verschiedenen Farben und Shorehärten
- Anschlussgewinde: Innengewinde G 3/8″
- Empfänger-Nippel Typ II: manuelle Belüftungsfunktion (Entlüftung nach hinten) – Luftlanze kann jederzeit abgezogen werden, ohne versehentliches Öffnen und Ablassen
- Empfänger-Nippel Typ III: ohne Ventilmechanismus
- Standardanschluss der Nippel: AN6 (andere Anschlussgewinde möglich)

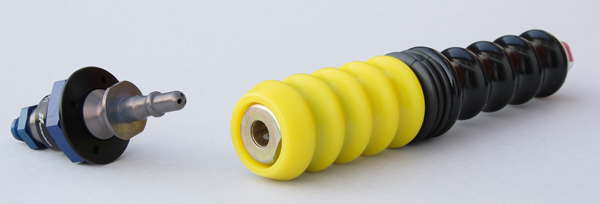

Luftlanze Serie 60 & Empfängernippel
Das System der Serie 60 entspricht dem klassischen, weit verbreiteten Standard. Der Ventilmechanismus wurde überarbeitet,
und die Griffeinheit zeichnet sich durch spiel- und verschleißarme Betätigung aus.
- Verringerte Ankuppelkraft
- Neue und verbesserte Abdichtung
- Handgriff aus beständigem PUR, verschiedene Farben und Shorehärten realisierbar
- Anschlussgewinde: G 3/8″ IG
- Empfänger-Nippel Serie 60 mit manueller Belüftungsfunktion
- Neues Design für bessere Bedienung
- Standardanschluss: AN6 (andere Anschlussgewinde möglich)

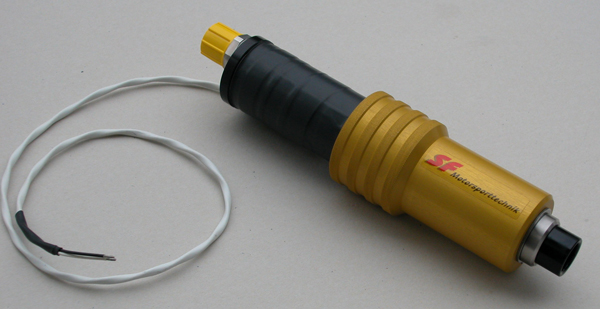

Elektrische Luftlanze ELL 100 & Empfängernippel
Die Luftlanze ELL 100 nimmt eine Sonderstellung innerhalb der Kupplungssysteme ein: Ankuppeln erfolgt wie gewohnt,
die Ankuppelkraft bleibt unabhängig vom Systemdruck konstant niedrig. Das Abkuppeln erfolgt durch ein elektrisches Signal von 12…16 VDC.
Die Stromaufnahme beträgt nur ca. 3 A.
Durch den großen freien Querschnitt von 10 mm, den hohen zulässigen Betriebsdruck und die besonders schnelle sowie komfortable Trennung
per elektrischem Signal werden extrem kurze Hebe- und Ablasszeiten erreicht. Der Empfängernippel ist bei diesem System ohne Ventilmechanismus
und entlässt nach dem Lösen ungehindert die Systemluft. Das System erfordert daher einen sehr sorgfältigen und professionellen Umgang.
Ebenso ist die Zulässigkeit entsprechend der Regeln Ihrer Motorsportserie zu prüfen.
Modellübersicht Luftlanzen & Empfängernippel
Elektrische Luftlanze ELL 100 und Empfängernippel
Luftlanzen und Empfängernippel Easy-Speed
Luftlanzen und Empfängernippel Serie 60
Beratung & Anfrage
Sie benötigen ein komplettes Lufthebesystem, Luftheber, Luftlanzen oder Empfängernippel – passend zu Fahrzeug, Bauraum und Serienreglement?
Nennen Sie uns bitte Ihre Anforderungen (Hubkraft, Hubweg, Druckbereich, Anschlussstandard und gewünschte Bedienlogik).
Wir beraten Sie bei der Auswahl und realisieren auf Wunsch auch kundenindividuelle Sonderlösungen.
